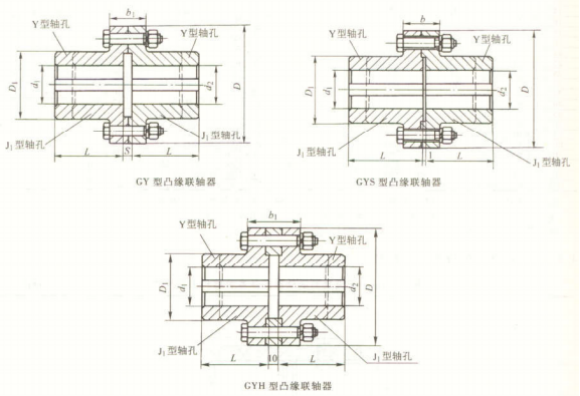

| GY、GYS、GYH 型凸緣聯軸器基本參數和主要尺寸 / mm | |||||||||||||||||||||||||||||||||||||
| 型 號 |
公稱轉矩 Tn N·m |
許用轉速 [n] r/min |
軸孔直徑 d1 、d2 |
軸孔長度 L | D | D1 | b | b1 | S |
轉動慣量 I kg·m2 |
重量 m kg |
||||||||||||||||||||||||||
| Y | J1 | ||||||||||||||||||||||||||||||||||||
|
GY1 GYS1 GYH1 |
25 | 12000 | 12、14 | 32 | 27 | 80 | 30 | 26 | 42 | 6 | 0.0008 | 1.16 | |||||||||||||||||||||||||
| 16、18、19 | 42 | 30 | |||||||||||||||||||||||||||||||||||
|
GY2 GYS2 GYH2 |
63 | 10000 | 16、18、19 | 42 | 30 | 90 | 40 | 28 | 44 | 6 | 0.0015 | 1.72 | |||||||||||||||||||||||||
| 20、22、24 | 52 | 38 | |||||||||||||||||||||||||||||||||||
| 25 | 62 | 44 | |||||||||||||||||||||||||||||||||||
|
GY3 GYS3 GYH3 |
112 | 9500 | 20、22、24 | 52 | 38 | 100 | 45 | 30 | 46 | 6 | 0.0025 | 2.38 | |||||||||||||||||||||||||
| 25、28 | 62 | 44 | |||||||||||||||||||||||||||||||||||
| GY、GYS、GYH 型凸緣聯軸器基本參數和主要尺寸 / mm | |||||||||||||||||||||||||||||||||||||
| 型 號 |
公稱轉矩 Tn N·m |
許用轉速 [n] r/min |
軸孔直徑 d1 、d2 |
軸孔長度 L | D | D1 | b | b1 | S |
轉動慣量 I kg·m2 |
重量 m kg |
||||||||||||||||||||||||||
| Y | J1 | ||||||||||||||||||||||||||||||||||||
|
GY4 GYS4 GYH4 |
224 | 9000 | 25、28 | 62 | 44 | 105 | 55 | 32 | 48 | 6 | 0.003 | 3.15 | |||||||||||||||||||||||||
| 30、32、35 | 82 | 60 | |||||||||||||||||||||||||||||||||||
|
GY5 GYS5 GYH5 |
400 | 8000 | 30、32、35、38 | 82 | 60 | 120 | 68 | 36 | 52 | 8 | 0.007 | 5.43 | |||||||||||||||||||||||||
| 40、42 | 112 | 84 | |||||||||||||||||||||||||||||||||||
|
GY6 GYS6 GYH6 |
900 | 6800 | 38 | 82 | 60 | 140 | 80 | 40 | 56 | 8 | 0.015 | 7.59 | |||||||||||||||||||||||||
| 40、42、45、48、50 | 112 | 84 | |||||||||||||||||||||||||||||||||||
|
GY7 GYS7 GYH7 |
1600 | 6000 | 48、50、55、56 | 112 | 84 | 160 | 100 | 40 | 56 | 8 | 0.031 | 13.1 | |||||||||||||||||||||||||
| 60、63 | 142 | 107 | |||||||||||||||||||||||||||||||||||
|
GY8 GYS8 GYH8 |
3150 | 4800 |
60、63、65、70、71、 75 |
142 | 107 | 200 | 130 | 50 | 68 | 10 | 0.103 | 27.5 | |||||||||||||||||||||||||
| 80 | 172 | 132 | |||||||||||||||||||||||||||||||||||
|
GY9 GYS9 GYH9 |
6300 | 3600 | 75 | 142 | 107 | 260 | 160 | 66 | 84 | 10 | 0.319 | 47.8 | |||||||||||||||||||||||||
| 80、85、90、95 | 172 | 132 | |||||||||||||||||||||||||||||||||||
| 100 | 212 | 167 | |||||||||||||||||||||||||||||||||||
|
GY10 GYS10 GYH10 |
10000 | 3200 | 90、95 | 172 | 132 | 300 | 200 | 72 | 90 | 10 | 0.720 | 82.0 | |||||||||||||||||||||||||
| 100、110、120、125 | 212 | 167 | |||||||||||||||||||||||||||||||||||
|
GY11 GYS11 GYH11 |
25000 | 2500 | 120、125 | 212 | 167 | 380 | 260 | 80 | 98 | 10 | 2.278 | 162.2 | |||||||||||||||||||||||||
| 130、140、150 | 252 | 202 | |||||||||||||||||||||||||||||||||||
| 160 | 302 | 242 | |||||||||||||||||||||||||||||||||||
|
GY12 GYS12 GYH12 |
50000 | 2000 | 150 | 252 | 202 | 460 | 320 | 92 | 112 | 12 | 5.923 | 285.6 | |||||||||||||||||||||||||
| 160、170、180 | 302 | 242 | |||||||||||||||||||||||||||||||||||
| 190、200 | 353 | 282 | |||||||||||||||||||||||||||||||||||
|
GY13 GYS13 GYH13 |
100000 | 1000 | 190、200、220 | 352 | 282 | 590 | 400 | 110 | 130 | 12 | 19.978 | 611.9 | |||||||||||||||||||||||||
| 240、250 | 410 | 330 | |||||||||||||||||||||||||||||||||||
